1紅外對射系統

紅外對射全名叫“光束遮斷式感應器”(Photoelectric Beam Detector)，其基本的構造包括瞄準孔、光束強度指示燈、球面鏡片、LED指示燈等。其偵測原理乃是利用紅外線經LED紅外光發射二極體,再經光學鏡面做聚焦處理使光線傳至很遠距離,由受光器接受。當光線被遮斷時就會發出警報。紅外線是一種不可見光，而且會擴散，投射出去會形成圓錐體光束。紅外光不間歇一秒發1000光束，所以是脈動式紅外光束。由此這些對射無法傳輸很遠距離（600米內）。
　　利用光束遮斷方式的探測器 當有人橫跨過監控防護區時，遮斷不可見的紅外線光束而引發警報。常用于室外圍墻報警，它總是成對使用：一個發射，一個接收。發射機發出一束或多束人眼無法看到的紅外光，形成警戒線，有物體通過，光線被遮擋，接收機信號發生變化，放大處理后報警。紅外對射探頭要選擇合適的響應時間：太短容易引起不必要的干擾，如小鳥飛過，小動物穿過等；太長會發生漏報。通常以10米/秒的速度來確定最短遮光時間。若人的寬度為20厘米，則最短遮斷時間為20毫秒。大于20毫秒報警，小于20毫秒不報警。
　　目前，常見的主動紅外探測器有兩光束、三光束、四光束，距離從30米到250米不等，也有部分廠家生產遠距離多光束的“光墻”，主要應用于廠礦企業和一些特殊的場所。

2紅外對射系統原理

主動紅外對射入侵探測器由主動紅外發射機和主動紅外接收機組成，當發射機與接收機之間的紅外光束被完全遮斷或按給定百分比遮斷時能產生報警狀態的裝置，叫主動紅外入侵探測器。
主動紅外發射機通常采用紅外發光二極管作光源，其主要優點是體積小、重量輕、壽命長，交直流均可使用，并可用晶體管和集成電路直接驅動�，F(xiàn)在的主動紅外入侵探測器多數是采用互補型自激多諧振蕩電路作驅動電源，直接加在紅外發光二級管兩端，使其發出經脈沖調制的、占空比很高的紅外光束，這既降低了電源的功耗，又增強了主動紅外入侵探測器的抗干擾能力
　　主動紅外接收機中的光電傳感器通常采用光電二極管、光電三極管、硅光電池、硅雪崩二極管等，按GBl0408．4—2000《入侵探測器 第4部分：主動紅外對射入侵探測器》規定：“探測器在制造廠商規定的探測距離工作時，輻射信號被完全或按給定百分比遮光的持續時間大于40ms時，探測器應產生報警狀態�！睘槭裁匆�給出一個范圍呢?原因是不同的使用部位可以設定(調節)不同的最短遮光時間，這有益于減少系統的誤報警。
主動紅外對射發射機所發紅外光束定發散角，在GBl0408.4—2000標準中規定：“室內使用時，發射機與接收機經正確安裝和對準，并工作在制造廠商規定的探測距離，輻射能量有75％。被持久地遮擋時，接收機不應產生報警狀態�！睘榱藴p少由此引起的誤報警，安裝使用中應讓發射機與接收機軸線重合。

3紅外對射系統的產品特點

1、抗強光達50，000LUX,內置自動調節強光過濾系統,避免受強光或汽車燈光的影響。
2、獨特的光學設計：光電射束可穿透多層玻璃，具有特殊的抗環境能力。
3、全密封防雨、霧、塵、蟲等的一體化結構設計，使其能在惡劣的環境中正常工作。
4、接收信號強度多級LED指示燈，使其校準更精密。
5、紅外射束遮斷周期可調，使其更加靈活、適應性更強。
6、周界探測范圍：由各個型號決定，最大可達距離：1100m
7、防雷的電路設計。

4紅外對射應用于周界防范的優點

1、隱蔽的防衛方式：使入侵者在不知不覺中觸警。
2、周界全面設防：無盲區和死角。
3、完備的防衛能力：入侵者無法以快速跳躍、匍伏或其它動作通過隱形紅外防衛射束網的防范 范圍。
4、良好的抗干擾特性：當昆蟲或小動物等通過紅外防衛射束網時，由于不能完全遮斷紅外防衛射束所以不會產生誤報警。
5、嚴密的防破壞能力：當紅外接收端電源線或信號線被剪斷時，報警信號輸出電路將自動輸出無線報警信號。
6、可全天侯工作。紅外對射探測器抗不良天氣環境干擾能力。

5系統應用概述

防盜報警系統方案主要針對圍墻入侵帶給客戶的經濟損失及財產安全，同時也為了提高客戶保安部門的整體協作能力和發生入侵現象的綜合調度反應能力，整個方案采用多門衛點監控及模擬電子地圖顯示報警區域，對產品的選擇我們結合一期防盜報警系統中安裝和布線方式中存在的缺陷及防盜設備產品的不穩定性，此次防盜報警系統方案中的產品經過市場調查和對比，采用總線制紅外對射系統設備。

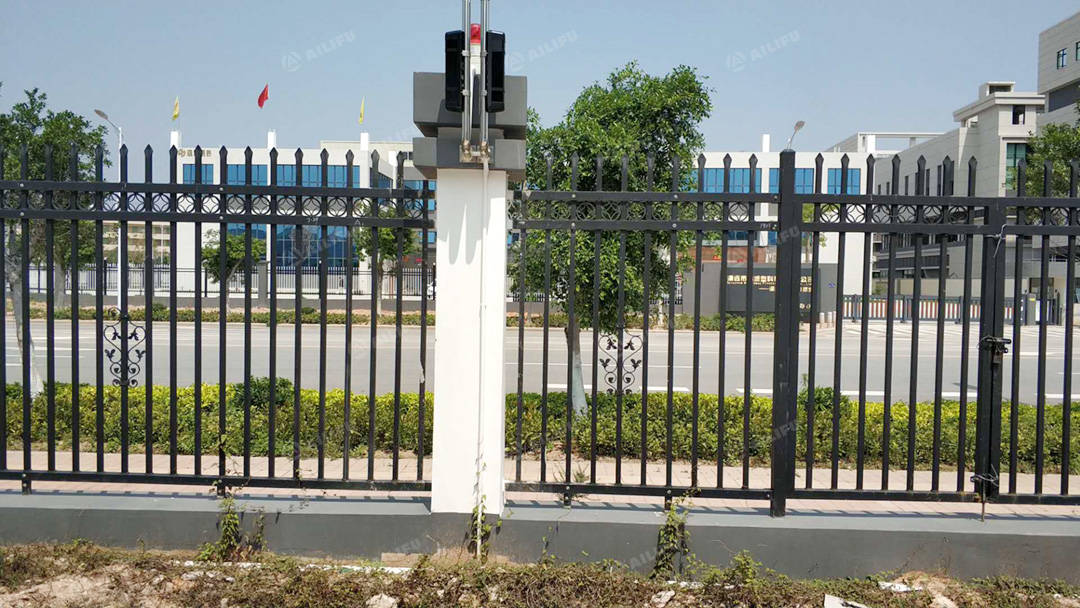

針對綿竹市質監局的要求。我公司在質監局辦公檢驗、檢測大樓區域圍墻上安裝紅外對射共6對。對外界翻越圍墻非法進入本區域進行報警。根據報警提示的防區，迅速的確定非法進入的方向和位置。

6 產品介紹

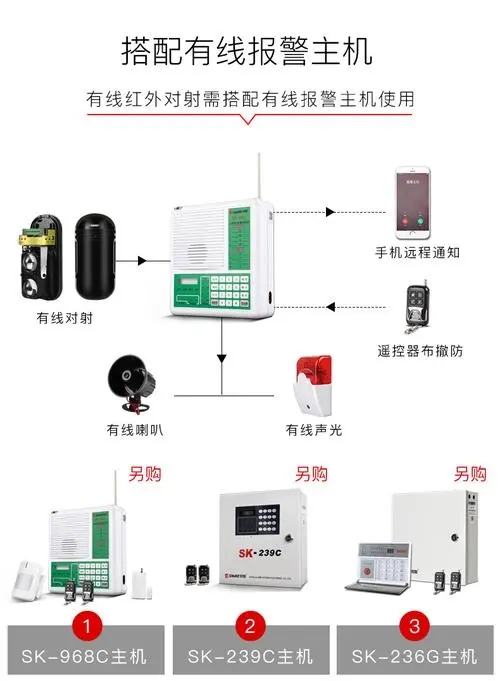

1、報警主機
n  大型報警主機系統具有很強的使用性。被廣泛地應用在小區住家及周界報警系統、大樓安保系統、以及工廠、學校、倉儲等各類大型安保系統。可實現計算機管理，并方便地與其它系統集成。
n  自帶8個防區，以兩芯總線方式（不包括探測器電源線）可擴展240個防區，共248個防區。
n  總線總長度達2.0km(Ф1.5mm)。
n  可接15個鍵盤，分為8個獨立分區，可分別獨立布防/撤防。
n  有200組個人操作密碼；30種可編程防區功能。
n  可選擇多種防區擴展模塊：有八防區擴展模塊FC-7408、單防區擴展模塊FC-7401、雙防區擴展模塊FC-7402、六防區鍵盤FC-6Zkey、帶輸出的單防區擴展模塊FC-7401+及帶地址碼的探測器。
n  輔助輸出總線接口可接FC-7448、FC-7412、FC-32B繼電器輸出模塊等外圍設備。可實現防區報警與輸出一對一，多對一，一對多等多種報警/輸出關系。
n  通過FC-7412可實現與計算機的直接連接，或通過接口的設備與LAN連接。
n  可通過PSTN與報警中心連接，支持4+2、Contact ID等多種通訊格式。
n  可實現鍵盤編程或遠程遙控編程。
n  支持無線擴充功能：2個無線接收器，112個無線探測器或按鈕，5個無線鍵盤。


2、紅外對射頭

n  有線、總線兼容，數碼八段變頻，現場全息實時報告。
n  獨特位移接收，大功率的數字濾波。
n  全功能診斷，環境自適應，故障鎖定。
n  數字模糊人工智能識別：采用人工智能模糊判斷，誤報率降至最低。
n  智能功率發射：自主開發的芯片能夠自動的感知周?chē)�環境的變化，根據環境狀況來自動調整對射的發射功率，大大延長了發射管的使用壽命，也降低電能。
n  綠色環保：帶有可控的功能顯示，安裝調試完畢后，可關閉顯示，大大節約電能。
n  專利同軸非球面雙焦距精密光學聚焦鏡。
n  專用DSP芯片，專利多維容錯，真檢測報警技術。
n  采用長壽命無觸點，低電壓，微功耗固態繼電器。
n  上下光學鏡片同時調整結構，使調整更快，更準確。
n  無需開外殼即可調整對射光軸。

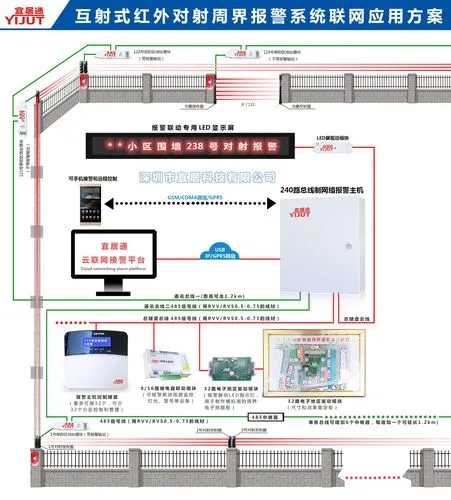

8系統原理圖
